耐氫氟酸防腐涂料材料詳細說明

2018-3-31 6:36:22 點擊：

KN17耐氫氟酸防腐涂料是北京耐默公司研制的一款以有機聚合物和有機氟改性聚合物為主要成膜物質的彈性重防腐涂料,通過加入特種吸酸劑,耐酸顏料,耐酸填料,特種補強劑經科學嚴格的工藝制備而成。產品由于高分子的引入,賦予材料優異的耐熱性,抗氧化性,耐油性,耐腐蝕性和耐大氣老化性是化工工業中無法替代的關鍵材料。

圖（1）耐氫氟酸防腐涂料批量現貨

二適用范圍

耐氫氟酸防腐涂料由于具有耐高溫,耐油,耐高真空及耐強酸堿,耐各種化學藥品及各種有機溶劑的特點,適用于現代航空,艦艇,原子能等尖端技術及造船,化學,電訊,精密儀器,機械,化工廠,煉油廠,油井鉆臺等各種領域；還可用于腐蝕性極強的而且有一定溫度的貯槽管道,泵和閥門,風機,排氣管道,煙囪,反應釜及其攪拌裝置,儲酸池等；也可用作各種橡膠塑料的保護層和各種纖維織物,玻璃布的涂層；特別適用于脫硫塔,化學儲罐等高溫惡劣環境的內防腐。

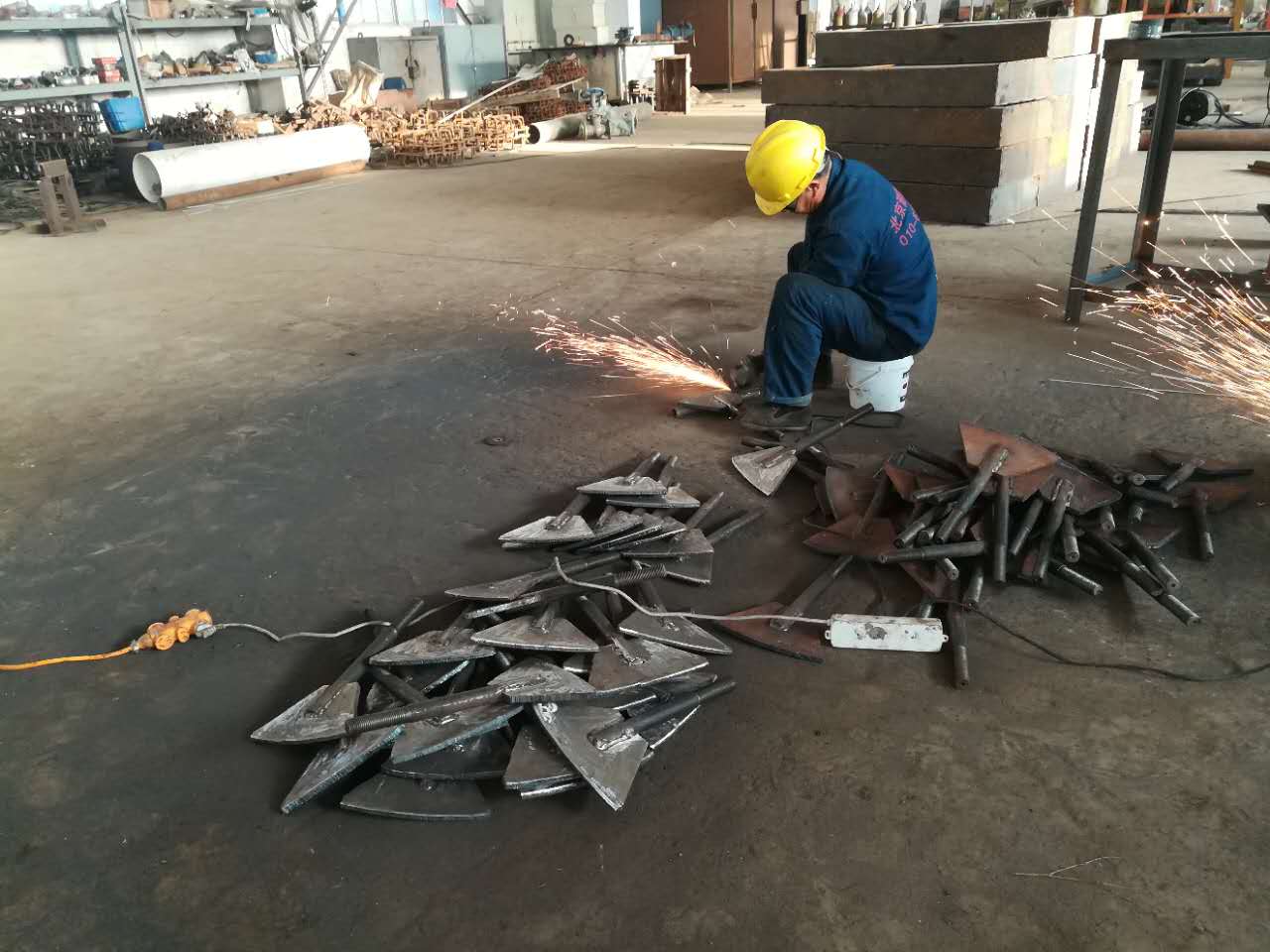

圖（2）耐氫氟酸防腐涂料施工前需要對金屬表面進行粗糙化處理

三主要特點

3.1優異的耐溫性能：該產品是目前彈性體中性能較好的,可在230攝氏度以內長期工作,在250攝氏度以下短期工作。耐低溫性能比較好,在-40攝氏度時仍具有一定的彈性,無裂紋產生。

3.2超強的耐腐蝕性能。耐氫氟酸防腐涂料具有優良的化學穩定性,能夠長期在高溫狀態下耐強酸,強堿,強溶劑,鹽,石油產品,烴類等腐蝕介質。涂層的附著力強,抗干濕交替性好,對基體（鋼鐵,水泥,木料）附著力好,具有良好的耐磨,抗沖擊性能,彈性好。

3.3 特別的耐老化性能：具有極好的耐大氣候老化性能,耐臭氧性能。對化學腐蝕介質,日光,臭氧和輻射具有十分穩定的性能。涂層長期經受日光曝曬不老化, 是一種長效長壽命涂層(長達10~20 年之久)。

3.4 涂裝工藝簡單。耐氫氟酸可以常溫固化,不受場地,環境溫度等的限制,涂裝工藝十分簡單。

四技術參數

項目	技術參數	檢測標準
外觀	灰色粘稠液體
粘度（25℃）≥ ,m•Pa.s	700	GB/T 9751.1-2008
固體含量,%	55	GB/T 1725-2007
密度 20℃,g/cm3	1.5-2.5	GB/T 6750-1986
耐熱性 200℃ 1h	表面無起泡,剝落	GB/T 1735-1986
鉛筆硬度,H	3	GB/T 6739-2006
耐熱性,200℃ 24h	表面無裂紋,起泡,變色等	GB/T 1735-2009
粘接強度	水泥1.34MPa鋼板：2.18 MPa	GB/T 9286-1998
耐磨性（壓重450g棕刷往復1000次不露底）	壓重450g棕刷往復1000次不露底	GB/T 23988-2009
耐沖擊性,cm	50	GB/T 1732-1993
50%氫氟酸（HF）常溫	80d 無變化	GB/T 1763-1989
40%氫氟酸（HF）常溫	80d 無變化	GB/T 1763-1989
30%氫氟酸（HF）常溫	80d 無變化	GB/T 1763-1989
20%氫氟酸（HF）常溫	80d 無變化	GB/T 1763-1989
10%氫氟酸（HF）常溫	80d 無變化	GB/T 1763-1989

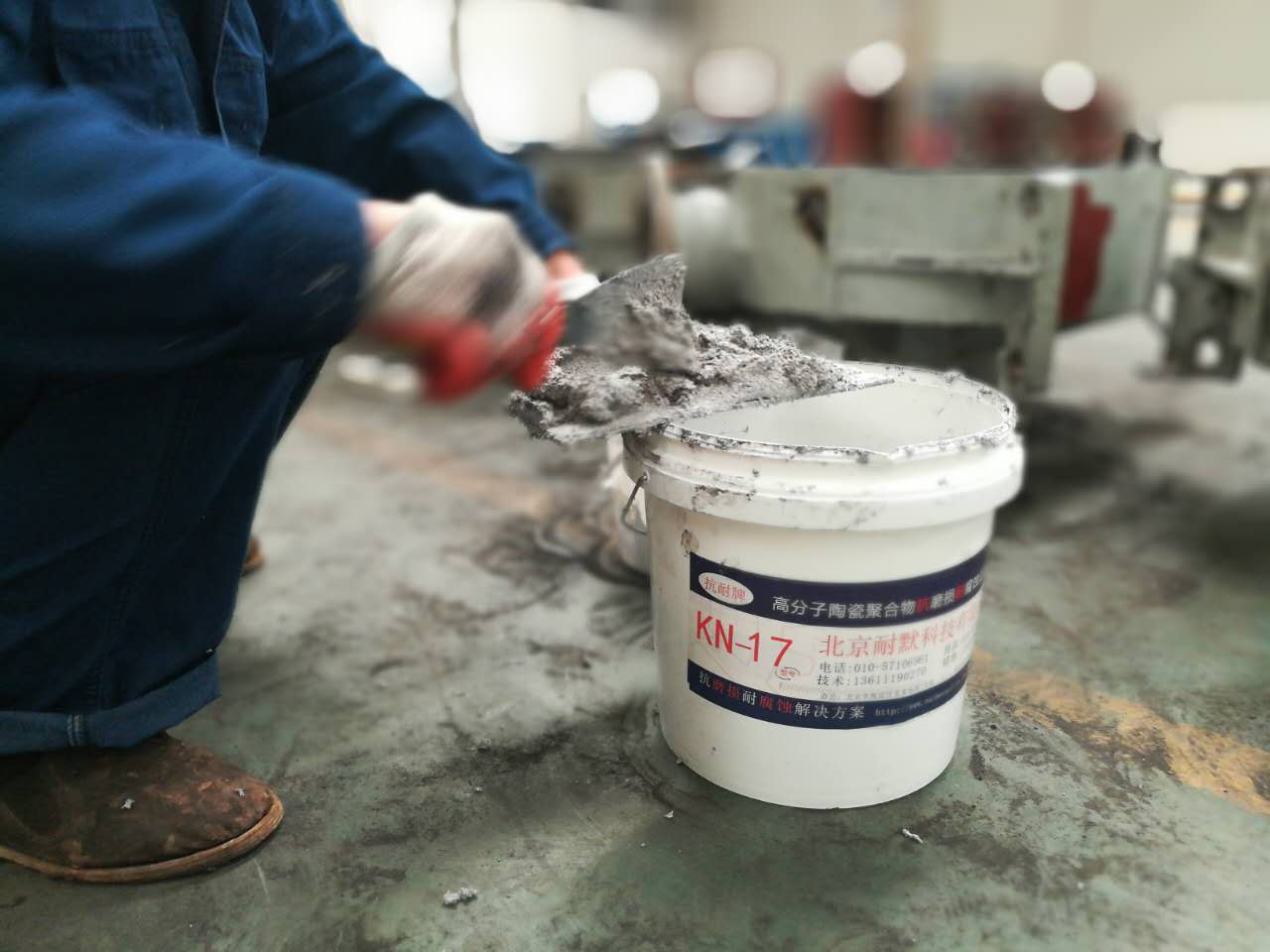

圖（3）耐氫氟酸防腐涂料正在配制

五施工參考

5.1,將被涂物表面處理干凈,表面無油脂,銹蝕,達到涂裝規定要求即可。

5.2,將耐氫氟酸防腐涂料按涂料：固化劑=4:1的比例充分攪拌均勻后方可進行涂膜。完成涂膜后2h表干,7天后涂膜完全固化（在常溫固化過程中如可以升高固化溫度80℃,可縮短涂膜固化時間）。配制好的涂料須在2小時內用完,現配現用,切忌將配好固化劑的涂料倒入原桶中。

5.3,如果涂料粘度過高,可以用KN17牌稀釋劑適度稀釋,稀釋劑的添加量隨環境溫度和涂裝方式有關,采用空氣噴涂一般按5:1的比例添加,手工涂刷添加較少,一般20%左右。

六包裝儲存

6.1 包裝：塑料桶密封包裝,每桶凈重10公斤。

6.2 貯存和運輸：屬易燃品,貯存于遠離火源的通風陰涼干燥處。切記碰撞。

6.3 有效貯存期：在遵守貯運條件下,自生產之日起,有效貯存期為12個月。

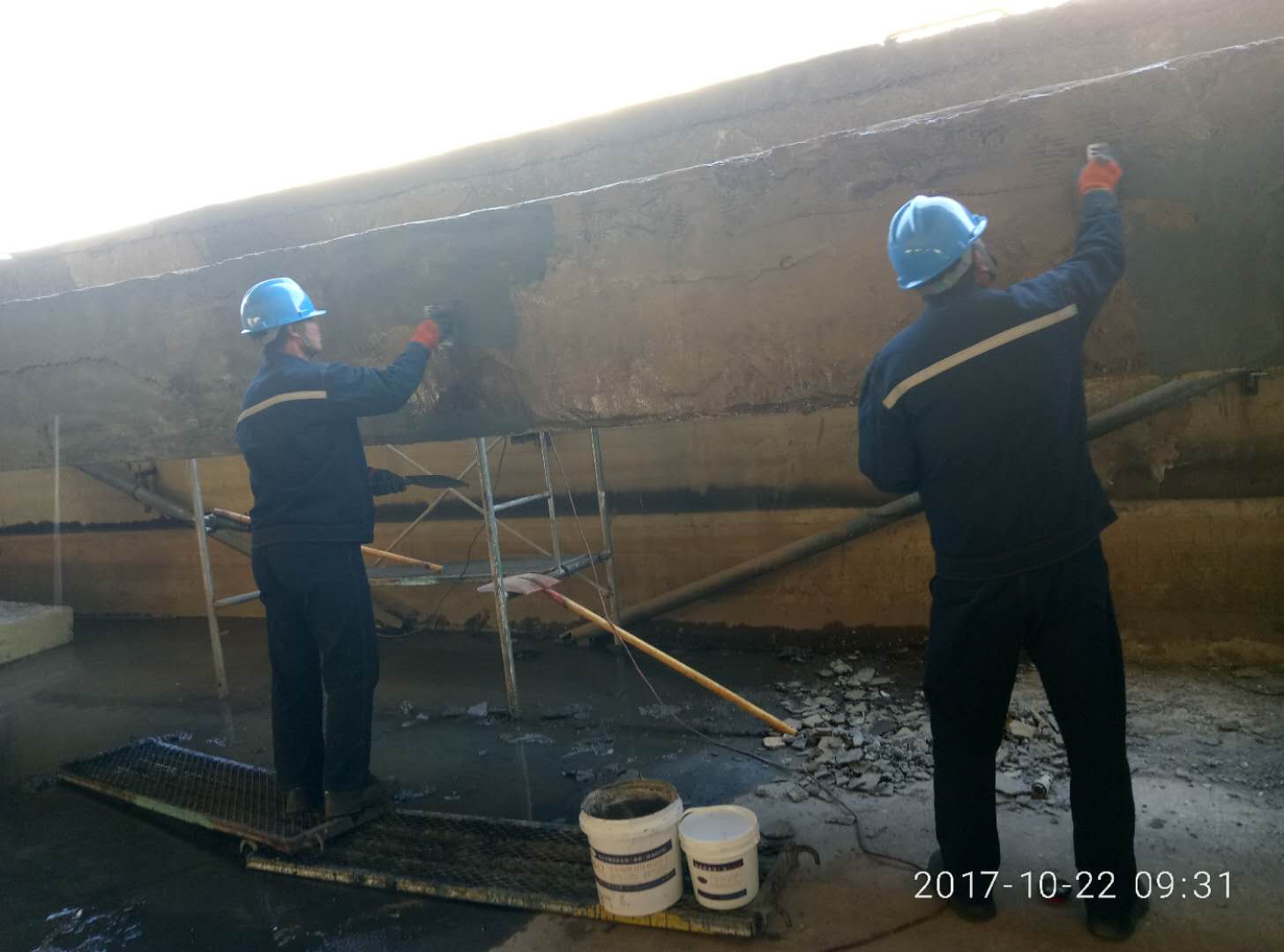

圖（4）工人正在涂抹耐氫氟酸防腐涂料

七衛生與安全

7.1施工場所應提供足夠的通風,避免吸收溶劑揮發氣體和漆霧。操作人員應配備個人防護用品,例如：活性炭吸附式面罩,口罩,耐溶劑手套,防護服,護目鏡等。作業區應具有良好通風環境,遠離明火,熱源。

7.2施工現場應采取可靠的安全防范措施,禁止一切火星,明火,嚴禁吸煙。

7.3操作人員必須配專用手套等進行操作,以免污染產品表面。

北京耐默公司公司擁有新型防腐涂料材料研發團隊,可以解決工業生產中前沿難題。公司技術儲備雄厚,能根據客戶要求開發各種新產品,如常溫或高溫耐強酸強堿等,熱誠歡迎廣大客戶訂購。

上一篇：氫氟酸防腐蝕地坪施工方案 2018/6/20
下一篇：生產氟化鎳時如何解決氫氟酸腐蝕 2017/5/16
