耐氫氟酸涂料施工方法
2017-5-26 15:20:46 點(diǎn)擊：
耐氫氟酸涂料施工方法
Ø 基材處理
耐氫氟酸涂料涂裝作業(yè)前，應(yīng)去除基體表面的油污、殘銹、氧化皮等。
① 推薦使用具有中度堿性的水性清洗劑清除油污，然后用清水沖凈；
② 所有待涂鋼材表面必須噴丸或噴砂達(dá)到Sa2.5 級要求，局部修補(bǔ)涂層時，鋼材表面必
須打磨到St3 級；

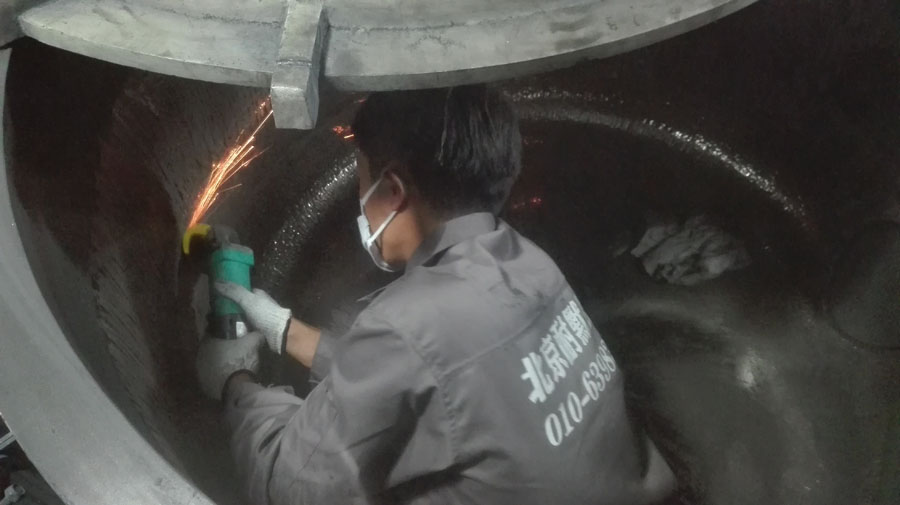

圖（1）施工人員對金屬表面打磨處理
③ 噴丸、噴砂過程中和施工后，鋼材表面必須避免油脂重新沾污，噴砂用壓縮空氣必
須裝有性能良好的油水分離器，除銹后的鋼材必須嚴(yán)格避免重復(fù)沾污油脂，質(zhì)量檢查人員和
涂裝施工人員不可穿戴沾有油污的工作鞋、工作服、手套對未涂裝的鋼結(jié)構(gòu)進(jìn)行質(zhì)量檢查和

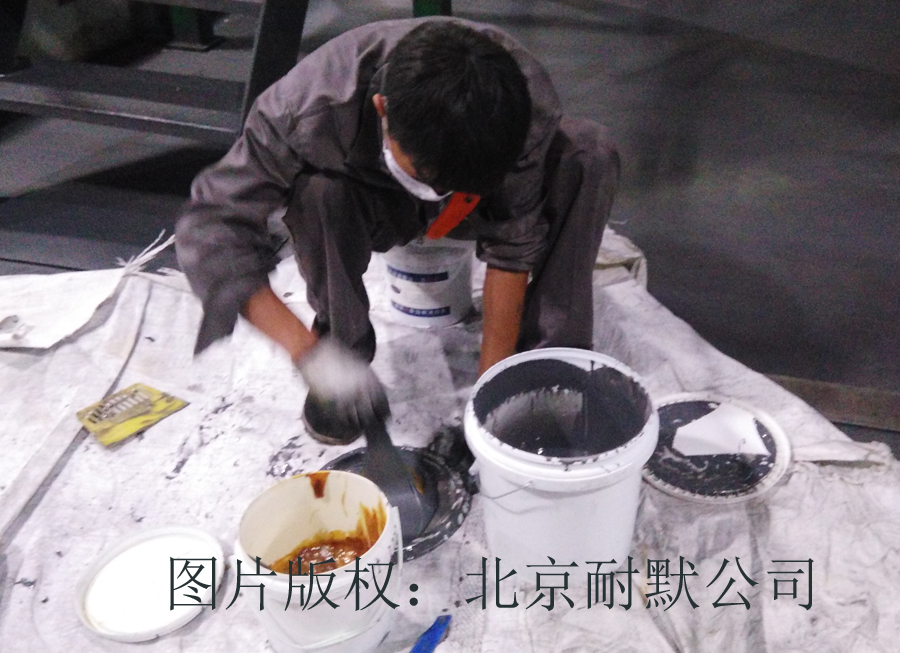

圖（2）配制Kn17高分子陶瓷聚合物氫氟酸防腐涂料
涂裝施工；
④ 表面粗糙度要求控制在25-40 μm 范圍內(nèi)。
Ø 混合
① 配比： 主劑∶固化劑＝2︰1（重量比）；
② 混合時，應(yīng)在不斷攪拌主劑的情況下，緩緩倒入固化劑；
③ 混合后，將混合好的涂料用40 目篩網(wǎng)過濾，并倒入另一只容器中。要求持續(xù)不斷地
緩緩地攪拌，以使耐氫氟酸涂料始終處于懸浮狀態(tài)中；
④ 混合后的耐氫氟酸涂料有效期4 h，應(yīng)根據(jù)施工進(jìn)度安排使用。
Ø 施工條件
噴涂作業(yè)應(yīng)在噴砂除銹后盡快進(jìn)行，一般不應(yīng)超過8 h。鋼材表面溫度和環(huán)境溫度一般
不低于10℃。
Ø 注意事項(xiàng)
① 耐氫氟酸涂料產(chǎn)品可以使用刷涂、無氣噴涂和空氣輔助噴涂方法施工；
② 建議涂刷3 遍，第一遍厚度小于100 μm，總厚度控制在300 μm 左右；

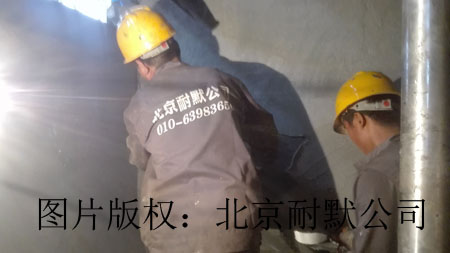

圖（3）北京耐默公司施工人員涂抹耐氫氟酸涂料
③ 第一道涂層表干后繼續(xù)進(jìn)行涂裝，直至規(guī)定厚度；
④ 待涂層涂刷完畢后，讓其實(shí)干72 h 以上方能使用。
- 上一篇：耐氫氟酸防腐涂料性能要求 2017/5/27
- 下一篇：生產(chǎn)氟化鎳時如何解決氫氟酸腐蝕 2017/5/16
