氫氟酸對不銹鋼的腐蝕
2017-5-22 16:16:22 點擊：
不銹鋼在一般情況下，具有較好的耐酸腐蝕性能。但在氫氟酸中，不銹鋼會受到劇烈的腐蝕。這主要是由于不銹鋼在氫氟酸中不發(fā)生鈍化。此外還由于系統(tǒng)中的F-1離子具有活性高，電負性強，離子半徑小，易于向金屬結(jié)果中滲透等特征。因此，氫氟酸對不銹鋼具有強烈的腐蝕性。

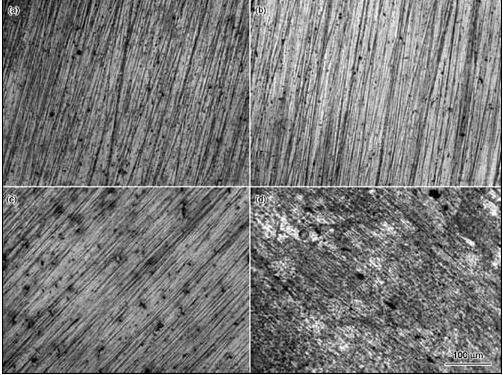

圖（1）904L不銹鋼在氫氟酸含量的89%溶液中腐蝕表面形貌
所有類型的不銹鋼都不適用于任何濃度的氫氟酸,即使在室溫亦然,因為氫氟酸能破壞不銹鋼表面的保護膜.只有一個例外,室溫下無水氟化氫可以用不銹鋼．
一般不誘鋼不用來處理氟化物溶液．稀氫氟酸中如果含有硝酸或其它強氧化劑,可以減輕對不銹鋼的腐蝕
圖（2）由于氫氟酸對金屬具有較強腐蝕性，因此在存儲氫氟酸時采用塑料類容器
高合金不銹鋼對充氣的氫氟酸有較好的耐蝕性,也適用干無水氟化氫．但對60%以下的酸使用時要小心‘有些工廠用此材料制作泵．閥,噴嘴等.但使用這襯材料不經(jīng)濟,只是在特殊情況下,例如含氫氟酸和硝酸的混合液以及含氟化氫的粗磷酸等,才使用這種高合金設(shè)備
幾種不銹鋼在氫氟酸中腐蝕情況
|
型號 |
氫氟酸濃度 |
溫度 |
實驗時間 |
腐蝕速度 |
|
302 |
0.10 |
15.5 |
30 |
0.01 |
|
302 |
0.16 |
76.6 |
42 |
7.90 |
|
316 |
0.10 |
15.5 |
30 |
0.0025 |
|
317 |
0.38 |
110 |
25 |
0.80 |
|
21Cr40Ni |
0.20 |
102 |
23 |
1.7 |
- 上一篇：采用氫氟酸去除不銹鋼氧化皮方法 2017/5/26
- 下一篇：生產(chǎn)氟化鎳時如何解決氫氟酸腐蝕 2017/5/16
